医疗器械设计.制造与加工平台
Medical device design, manufacturing and processing platform
设备介绍

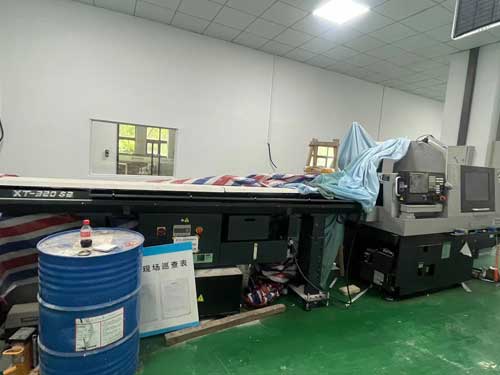

CNC精密自动车床 津上S205A
主要用途 / 服务项目
• 控制系统 :FANUC 0i-TF
• 同时控制轴数 :5轴
• 最小移动单位 :X1 X2为0.0005、其它轴为0.001mm
• 显示器 :LCD10.4″ 彩色液晶
• 记忆体容量 :80m
• 切削进给速度 :1-6000mm/min
• 进给OVR :0—150%，10%倍率
• 语言表示 :中文，日文，英文
• 刀具补正 :磨耗补正、刀尖R补正
• 插补功能 :直线圆弧
• 最大棒料加工直径 :∮20mm(∮25选配)
• 标准加工长度 :无导套装置（最长45mm）旋转导套装置（135mm）
• 主轴弹簧夹头 :津上S20型
• 副主轴弹簧夹头 :津上S20型
• 刀具总数 :39支
• 外径车刀柄 :12mmx12mm
• 钻孔座孔径 :∮22mm(主轴侧)
• 主轴电机功率（连续/30分钟） :∮20mm(副主轴侧)
• 主轴最高速度 :2.2/3.7kW（内置直駆式）
• 副主轴电机功率（连续/30分钟） :10000min-1
• 副主轴最高速度 :1.5/2.2kW（内置直駆式）
• 各轴行程 :12000min-1
• X1 :124.0mm
• Z1 :250.0mm
• Y1 :280.0mm
• X2 :340.0mm
• Z2 :300.0mm
• 各轴移动速度 :24m/min
• X1 :32m/min
• Z1 Y1 :24m/min
• X2 :32m/min
• Z2 :32m/min
• 切削油泵 :400W
• 机械本体净重 :3200kg
• 使用电源容量 :14.3KVA
• 使用空气压力 :0.4MPa以上
• 使用空气量 :40NL/min
• 长×宽×高 :2110×1200×1885mm
• 同时控制轴数 :5轴
• 最小移动单位 :X1 X2为0.0005、其它轴为0.001mm
• 显示器 :LCD10.4″ 彩色液晶
• 记忆体容量 :80m
• 切削进给速度 :1-6000mm/min
• 进给OVR :0—150%，10%倍率
• 语言表示 :中文，日文，英文
• 刀具补正 :磨耗补正、刀尖R补正
• 插补功能 :直线圆弧
• 最大棒料加工直径 :∮20mm(∮25选配)
• 标准加工长度 :无导套装置（最长45mm）旋转导套装置（135mm）
• 主轴弹簧夹头 :津上S20型
• 副主轴弹簧夹头 :津上S20型
• 刀具总数 :39支
• 外径车刀柄 :12mmx12mm
• 钻孔座孔径 :∮22mm(主轴侧)
• 主轴电机功率（连续/30分钟） :∮20mm(副主轴侧)
• 主轴最高速度 :2.2/3.7kW（内置直駆式）
• 副主轴电机功率（连续/30分钟） :10000min-1
• 副主轴最高速度 :1.5/2.2kW（内置直駆式）
• 各轴行程 :12000min-1
• X1 :124.0mm
• Z1 :250.0mm
• Y1 :280.0mm
• X2 :340.0mm
• Z2 :300.0mm
• 各轴移动速度 :24m/min
• X1 :32m/min
• Z1 Y1 :24m/min
• X2 :32m/min
• Z2 :32m/min
• 切削油泵 :400W
• 机械本体净重 :3200kg
• 使用电源容量 :14.3KVA
• 使用空气压力 :0.4MPa以上
• 使用空气量 :40NL/min
• 长×宽×高 :2110×1200×1885mm
小型精密部件车削加工
地点：机械加工联合实验室
管理员:杨帆13732222135
真空气相沉积系统 PDS2010
主要用途 / 服务项目
• 设备外形尺寸：480x600x1200mm (长/宽/高)
• 重量：78kg
• 操作功率：220V, 50Hz, 10A（不含冷凝器）
• 蒸发腔室
• 原料仓容量：125 grams
• 操作温度： 室温~180℃
• 裂解腔室
• 操作温度：室温~750℃
• 沉积腔室
• 多种规格，电抛光不锈钢，带观察窗，
• 机械制冷器(-90℃)
• 电源：220VAC, 6A, 单相，50 /60Hz
• 真空泵：流量8.4 CFM @ 50 Hz / Edwards直联式旋片泵
• 重量：78kg
• 操作功率：220V, 50Hz, 10A（不含冷凝器）
• 蒸发腔室
• 原料仓容量：125 grams
• 操作温度： 室温~180℃
• 裂解腔室
• 操作温度：室温~750℃
• 沉积腔室
• 多种规格，电抛光不锈钢，带观察窗，
• 机械制冷器(-90℃)
• 电源：220VAC, 6A, 单相，50 /60Hz
• 真空泵：流量8.4 CFM @ 50 Hz / Edwards直联式旋片泵
适用多种材料表面的Parylene涂敷，包括金属、玻璃、纸张、树脂、塑料、纺织品、陶瓷、铁氧体和硅表面。这种很薄的透明的聚合物涂层可以很好地符合基材的表面形状，无针孔，很高的介电强度和极高的抗潮湿、酸、碱、油及溶剂的侵蚀。
地点：二楼先奥
管理员：杨帆13732222135

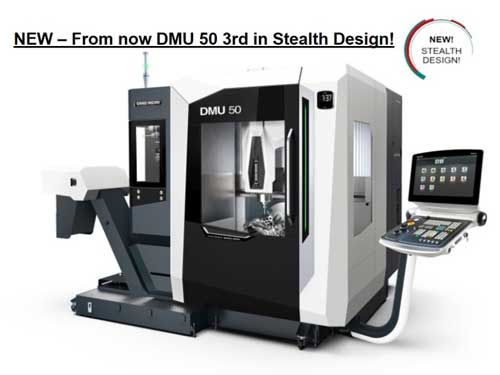

五轴联动加工中心 德玛吉DMU50
主要用途 / 服务项目
• 五轴立式加工中心的技术要求和配置（1台）
*要求投标设备为五轴五联动数控机床。
• 工作台
* 工作台尺寸：> D620mm×500mm
* 最大工件承重：> 280kg
• *主轴
主轴最大转速：>18000r/min
主轴最大功率（40%负荷/100%负荷）：> 32kW/22kW
主轴最大扭矩（40%负荷/100%负荷）： > 120Nm/85Nm
主轴锥孔：HSK-A63
• 工作行程
X轴：> 630mm
Y轴：> 500mm
Z轴：> 450mm
B轴：> 140º
C轴：> 360º
• 快速进给：
快速进给速度（X/Y/Z轴）：>40000mm/min
B、C轴快速进给：> 9000 º/min
切削进给速度（X/Y/Z轴）：> 40,000 mm/min
• 自动换刀装置
刀库容量：> 25把
最大刀具长度：> 280 mm
最大刀具直径：> 125 mm
最大刀具重量：> 6 kg
• 机床精度（根据VDI/DGQ 3441）
*定位精度(X轴、Y轴、Z轴)：< 0.007mm
* 定位精度（A/C轴）：< 11 arc-sec
* X轴重复定位精度：< 0.007 mm
* Y轴重复定位精度：< 0.007 mm
* Z轴重复定位精度：< 0.007 mm
* 重复定位精度（A/C轴）：11 arc-sec
*要求投标设备为五轴五联动数控机床。
• 工作台
* 工作台尺寸：> D620mm×500mm
* 最大工件承重：> 280kg
• *主轴
主轴最大转速：>18000r/min
主轴最大功率（40%负荷/100%负荷）：> 32kW/22kW
主轴最大扭矩（40%负荷/100%负荷）： > 120Nm/85Nm
主轴锥孔：HSK-A63
• 工作行程
X轴：> 630mm
Y轴：> 500mm
Z轴：> 450mm
B轴：> 140º
C轴：> 360º
• 快速进给：
快速进给速度（X/Y/Z轴）：>40000mm/min
B、C轴快速进给：> 9000 º/min
切削进给速度（X/Y/Z轴）：> 40,000 mm/min
• 自动换刀装置
刀库容量：> 25把
最大刀具长度：> 280 mm
最大刀具直径：> 125 mm
最大刀具重量：> 6 kg
• 机床精度（根据VDI/DGQ 3441）
*定位精度(X轴、Y轴、Z轴)：< 0.007mm
* 定位精度（A/C轴）：< 11 arc-sec
* X轴重复定位精度：< 0.007 mm
* Y轴重复定位精度：< 0.007 mm
* Z轴重复定位精度：< 0.007 mm
* 重复定位精度（A/C轴）：11 arc-sec
金属及非金属材质复杂结构件、异形件、精密机械部件加工、小批量生产。
地点：机械加工联合实验室
管理员：杨帆13732222135

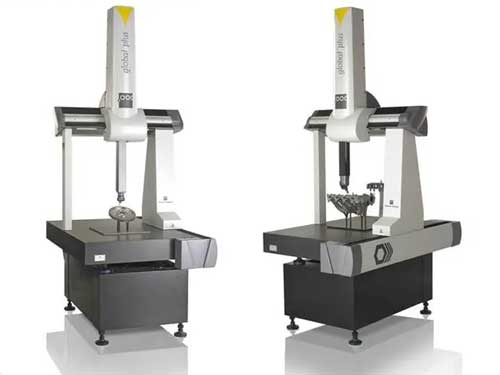

三坐标测量仪 思瑞Croma686
主要用途 / 服务项目
• 行程范围（mm）：
X：600
Y：800
Z：600
• 外形尺寸（mm）：
Lx：1150
Ly：1735
Lz：2729
• 主机重量：730Kg
• 被测最大工件重量：500Kg
• 最大允许示值误差MPEe（μm）：2.6+L/300
• 最大允许探测误差MPEf:2.9
• 动态性能：Dynamic Performance
• 3D运动速度（mm/s）：520
• 3D运动加速度（mm/s2）：1730
• 测头系统
分度角A.(俯仰)Indexable axis A (Pitch)：From0° to90°, step of15°
分度角B(旋转)Indexable axis B ：(Roll) ±180°, step of 15°
单向重复性：Uni-directional Repeatability 0.35 μm
定位重复性Position Repeatability：1.5 μm
探测方向Probe Sense Direction：±X, ±Y, +Z
可调触发力 Adjustable Trigger Force：0.1~ 0.3 N
位置数Positions Number： 168
X：600
Y：800
Z：600
• 外形尺寸（mm）：
Lx：1150
Ly：1735
Lz：2729
• 主机重量：730Kg
• 被测最大工件重量：500Kg
• 最大允许示值误差MPEe（μm）：2.6+L/300
• 最大允许探测误差MPEf:2.9
• 动态性能：Dynamic Performance
• 3D运动速度（mm/s）：520
• 3D运动加速度（mm/s2）：1730
• 测头系统
分度角A.(俯仰)Indexable axis A (Pitch)：From0° to90°, step of15°
分度角B(旋转)Indexable axis B ：(Roll) ±180°, step of 15°
单向重复性：Uni-directional Repeatability 0.35 μm
定位重复性Position Repeatability：1.5 μm
探测方向Probe Sense Direction：±X, ±Y, +Z
可调触发力 Adjustable Trigger Force：0.1~ 0.3 N
位置数Positions Number： 168
复杂形状精密机械部件三维测量、测绘及逆向工程。
地点：机械加工联合实验室
管理员：杨帆13732222135
数码车床 浙江恒大CK636-A1
主要用途 / 服务项目
• 加工范围：
床身最大回转直径（mm）：360
滑板上最大回转直径（mm）：160
最大切削（mm）：400
主轴转速范围（r/min）：150-3000
• 主轴
主轴转速级数：无极
主轴孔径（mm）：φ48
主轴锥孔（mm）：φ56
卡盘：手动，φ160
主电机功率：3KW
•进给
Z轴行程（mm）：400
X轴行程（mm）：220/300Linear
快速移动速度（X/Z）（min）：8/10
最小输入单位（mm）：0.001
• 位置精度：重复定位精度0.005/0.005m/min
• 刀架：四工位刀架
• 尾座：顶尖
• 加工零件表面粗糙度
有色金属（μm）：0.5
钢件（μm）：0.8
• 控制系统：KND K100T-Ci
床身最大回转直径（mm）：360
滑板上最大回转直径（mm）：160
最大切削（mm）：400
主轴转速范围（r/min）：150-3000
• 主轴
主轴转速级数：无极
主轴孔径（mm）：φ48
主轴锥孔（mm）：φ56
卡盘：手动，φ160
主电机功率：3KW
•进给
Z轴行程（mm）：400
X轴行程（mm）：220/300Linear
快速移动速度（X/Z）（min）：8/10
最小输入单位（mm）：0.001
• 位置精度：重复定位精度0.005/0.005m/min
• 刀架：四工位刀架
• 尾座：顶尖
• 加工零件表面粗糙度
有色金属（μm）：0.5
钢件（μm）：0.8
• 控制系统：KND K100T-Ci
精密机械部件车削加工。
地点：机械加工联合实验室
管理员：杨帆13732222135

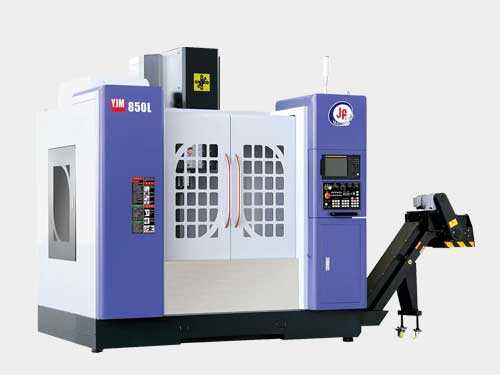

三轴加工中心 嘉兴宥缙YJM850
主要用途 / 服务项目
• T型槽尺寸 /mm：5-8*90
• X/YIZ轴行程/mm：800*500*500
• 主轴转速/rpm：8000/12000
• 主轴孔锥度：BT40
• 轨道形式：35/35/35
• 刀库容量：24
• 刀库类型：圆盘式
• 主轴端面到工作台面距离/mm：150-650
• 主轴中心到立柱导轨面距离/mm ：570
• 三轴快速移动速度/mmm/min：48/48/48
• 定位精度/mm：±0.005/300
• 最小设定单位/mm：0.001
• 工作台承重/Kg：400
• 数控系统：发那科
• 主电机功率/Kw：7.5/11
• 刀具交换方式：气动
• 空气需求/Kg/cm：≥6
• 电力需求/KVA：20
• X/YIZ轴行程/mm：800*500*500
• 主轴转速/rpm：8000/12000
• 主轴孔锥度：BT40
• 轨道形式：35/35/35
• 刀库容量：24
• 刀库类型：圆盘式
• 主轴端面到工作台面距离/mm：150-650
• 主轴中心到立柱导轨面距离/mm ：570
• 三轴快速移动速度/mmm/min：48/48/48
• 定位精度/mm：±0.005/300
• 最小设定单位/mm：0.001
• 工作台承重/Kg：400
• 数控系统：发那科
• 主电机功率/Kw：7.5/11
• 刀具交换方式：气动
• 空气需求/Kg/cm：≥6
• 电力需求/KVA：20
金属及非金属材质复杂结构件、异形件、精密机械部件加工、小批量生产。
地点：机械加工联合实验室
管理员：杨帆13732222135
收费标准
| 序 号 | 学院(部门) | 仪器名称 | 国别厂家 | 所属平台 | 安置地点(楼/室) | 收费标准(元/h) | 平台内企业收费 标准(元/h) |
| (购置年月) | 规格型号 | ||||||
| 1 | 联合加工中心 | CNC 精密自动车床 | 津上 S205A | 医疗器械设计、制造与加工平台 | 机加工车间 | 201.03703 / 7 | |
| 2 | 联合加工中心 | 真空气相沉积系统 | PDS2010 | 医疗器械设计、制造与加工平台 | 机加工车间 | 195.26574 / 07 | |
| 3 | 联合加工中心 | 五轴联动加工中心 | 德玛吉 DMU50 | 医疗器械设计、制造与加工平台 | 机加工车间 | 404.62962 / 96 | |
| 4 | 联合加工中心 | 三坐标测量仪 | 思瑞 Croma686 | 医疗器械设计、制造与加工平台 | 机加工车间 | 117 | |
| 5 | 联合加工中心 | 数码车床 | 浙江恒大CK636-A1 | 医疗器械设计、制造与加工平台 | 机加工车间 | 149 | |
| 6 | 联合加工中心 | 三轴加工中心 | 嘉兴宥缙YJM850 | 医疗器械设计、制造与加工平台 | 机加工车间 | 202 |
